桌面小屏幕方案分析

方案选型

如何进行外设选型?
方案类网站：硬创社、电路城、方案拆解类网站
电商平台：淘宝、立创、华秋
论坛：电子发烧友、21ic、博客园、CSDN
芯片官网：ST、TI、乐鑫、NXP

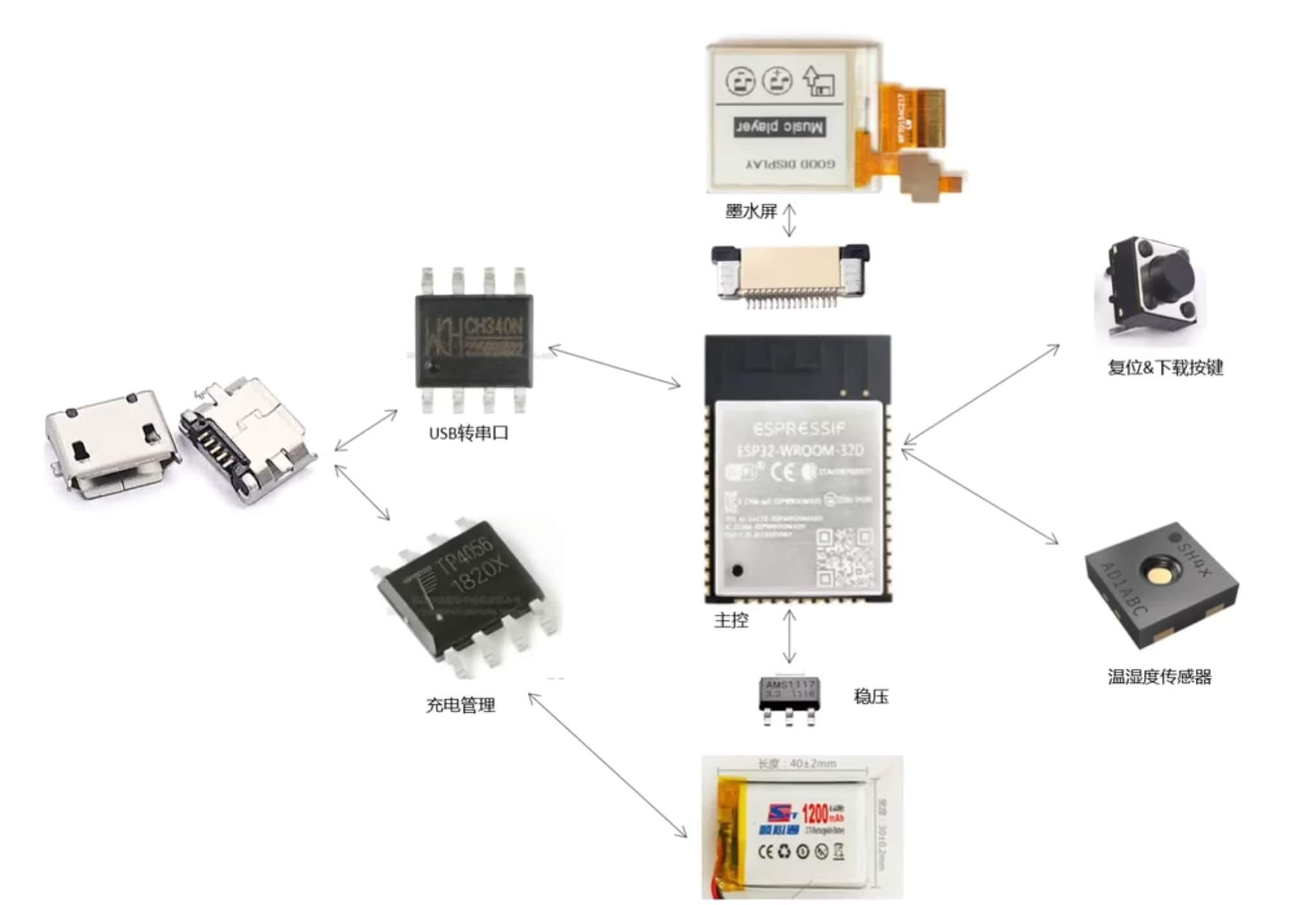

外设方案：

WiFi芯片做主控
墨水屏 + TP
板载温湿度传感器
USB充电方案 + 电池
USB转串口-下载固件、仿真、日志调试

外设选型应该注意什么?

封装(是否好设计?尺寸是否合适? 是否好焊接?)
方案通用性、稳定性 (是否是通用方案? 是否方便采购?)
电池(容量?充电电流?是否带充放电保护?)
主控(主频、RAM、ROM、IO资源是否够?)

硬件基础知识介绍

硬件基础知识:原理图设计、PCB设计、PCB (电路板)、PCBA(电路板+元器件)
高低电平:
一般可以理解为输出电压=VCC就是高电平，输出电压=GND(一般是0V)就是低电平，分别用1和0来表示，这个是理想值.但实际上它也有一个范围，比如你的单片机供电压(VCC)=5V，那么datasheet里会说明高电平最低要达到多少伏，比如给出的是3.7V，那么在3.7~VCC的范围内，单片机都会识别成高电平低电平会说明最高能达到多少伏，比如0.8V，那么GND0.8V这个范围内的电压都会被识别为低电平。

电阻(限流、分流、分压)、电容 (滤波、旁路、去、储能 )
封装 (0402 0603 0805… SOP BAG QFP…)

原理图绘制前准备

链接：https://pan.baidu.com/s/1NH8Yf_CMT6IEYM6eOz8lPA?pwd=2155
提取码：2155

原理图绘制

ESP32WROOM32
1、最小系统确定
2.外设接口IO确定
-功能可用
-布线方便

如何绘制原理图?

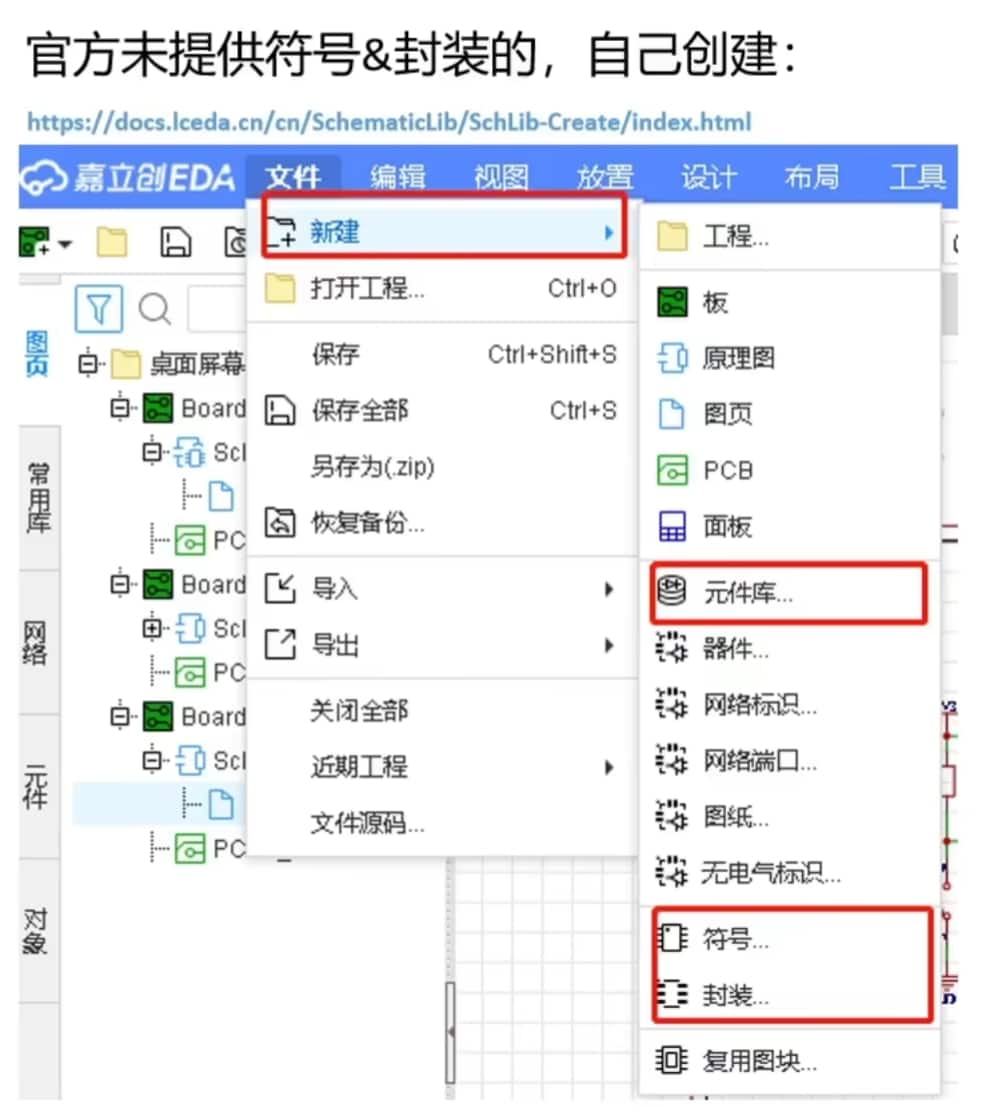

1、EDA下载、工具介绍

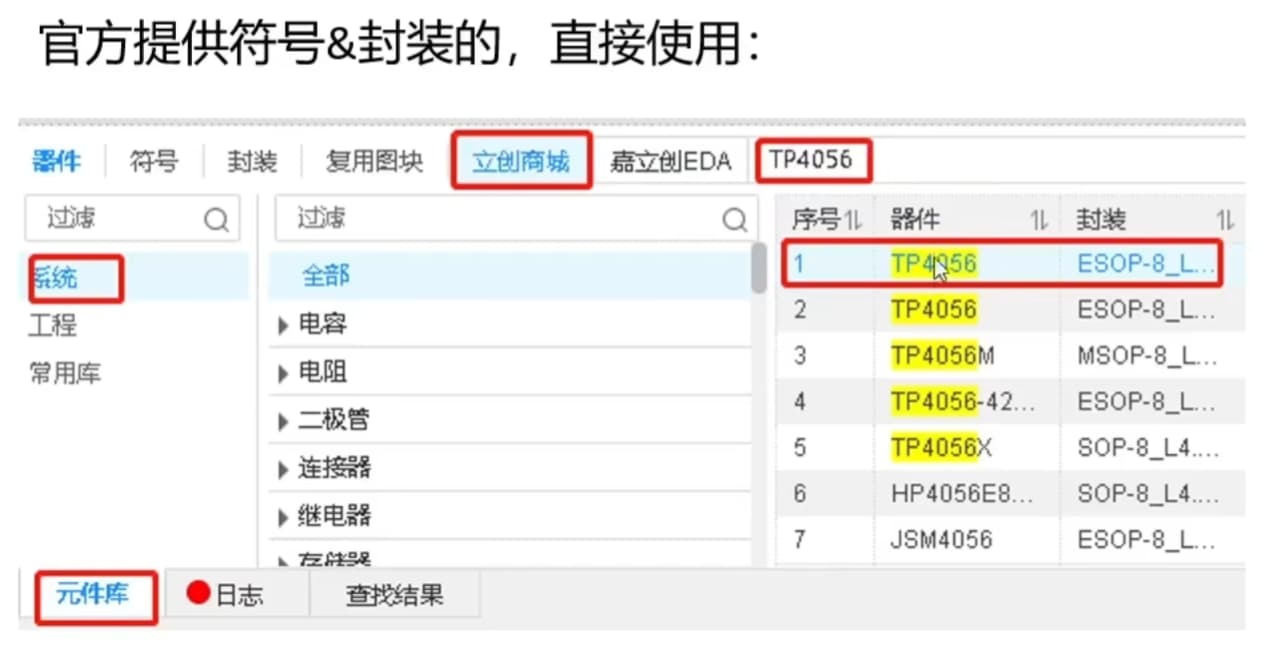

2、从外设选型记录的编号，把器件放入EDA
3、处设方案由Datashet、论坛、TB、搜索确定
4、绘制原理图

PCBLayout前准备

PCB Layout

生成PCB
确定PCB layout规范
绘制板框尺寸
布局：
1.按电气性能合理分区，一般分为:数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区(干扰源);
2.完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁;
3.对于质量大的元器件应考虑安装位置和安装强度，发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施;
4.I/O驱动器件尽量靠近印刷板的边、靠近引出接插件;
5.时钟产生器(如:晶振或钟振)要尽量靠近用到该时钟的器件;
6.布局要求要均衡，疏密有序，不能头重脚轻或一头沉

在放置元器件时，一定要考虑元器件的实际尺寸大小(所占面积和高度)、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性。

布线:
1.一般情况下，首先对电源、摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是:地线>电源线>信号线
2.预先对要求比较严格的线(如高频线)进行布线，必要时应加地线隔离两相邻层的布线要互相垂直，平行容易产生寄生耦合。
3.振荡器外壳接地，时钟线要尽量短，且不能引得到处都是
4.尽可能采用45°的折线布线，不可使用90°折线，以减小高频信号的辐射
5.任何信号线都不要形成环路，如不可避免，环路应尽量小;
添加过孔、测试点、泪滴、添加丝印标识
DRC检查,3D检查

PCBLayout(布局布线)

焊接调试

1、目测是否焊接错误、虚焊
2、万用表测量是否短路、开路
3、示波器测量电源、信号纹波是否正常
